Мониторинг SNMP устройств и серверов - Настройка мониторинга значений переменных OID и MIB
Что такое SNMP, OID и MIB?
С помощью проверки SNMP программа 10-Страйк: Мониторинг Сети позволяет осуществлять мониторинг SNMP на верверах и сетевых устройствах, т.е. получать и отслеживать значения переменных OID на коммутаторах, ИБП и прочих устройствах по протоколу SNMP.
SNMP (Simple Network Management Protocol — "простой протокол управления сетью") – это распространенный протокол, в задачи которого входит управление сетевыми устройствами и серверами и получение информации об их работе, в частности. Как правило, все современные управляемые сетевые устройства (рабочие станции, ноутбуки, коммутаторы, ИБП, принтеры, роутеры, модемы, web-камеры и т.д.), поддерживающие SNMP, содержат Базу управляющей информации (MIB — Management Information Base). В этой базе содержится масса полезной информации о состоянии устройства: счетчики производительности, активные процессы, значения сетевого трафика на интерфейсах и т.д. В некоторых устройствах количество разнообразных записей в таких базах достигает десятков тысяч. Каждая запись в базе сопровождается уникальным идентификатором OID (object identifier).
Видео-ролик о мониторинге переменных OID по SNMP
Мы создали специальный видео-ролик для этой статьи о мониторинге переменных OID по SNMP с помощью нашей программы.
Настройка мониторинга по SNMP при помощи OID и MIB - значенний переменных, счетчиков производительности, трафика
Опишем как настроить мониторинг SNMP, используя нашу российскую программу 10-Страйк: Мониторинг Сети, на примере ИБП. Эта система мониторинга довольно проста и позволяет настроить проверки через несколько минут после установки программы, в отличие от zabbix, требующего изучения и некоторого программирования.
Зная OID записи, в которой хранится интересующий параметр сервера, коммутатора или другого устройства, можно настроить программу на его мониторинг и контроль значений с помощью протокола SNMP. Программа по нему будет подключаться к устройству, по OID получать значение параметра и сравнивать его с заданным значением. В случае несоответствия параметра заданному значению, программа сигнализирует об этом.

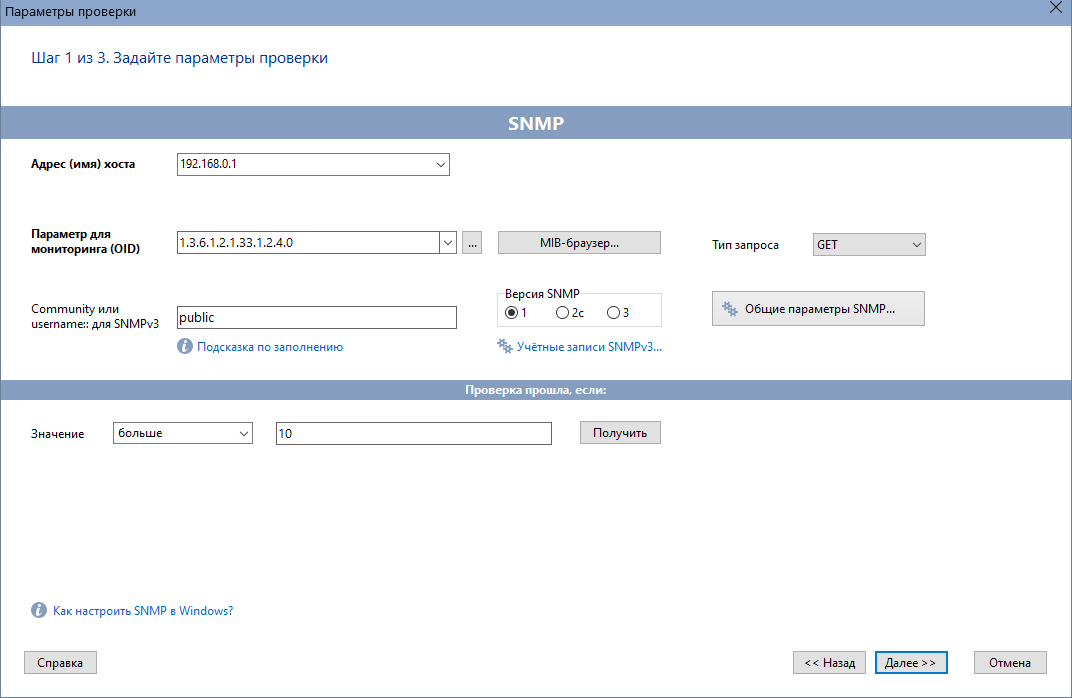

1. В параметрах проверки SNMP для авторизации укажите пароль для доступа к устройству (строку community для SNMP версий 1/2c или это будет логин и пароль для SNMP версии 3).

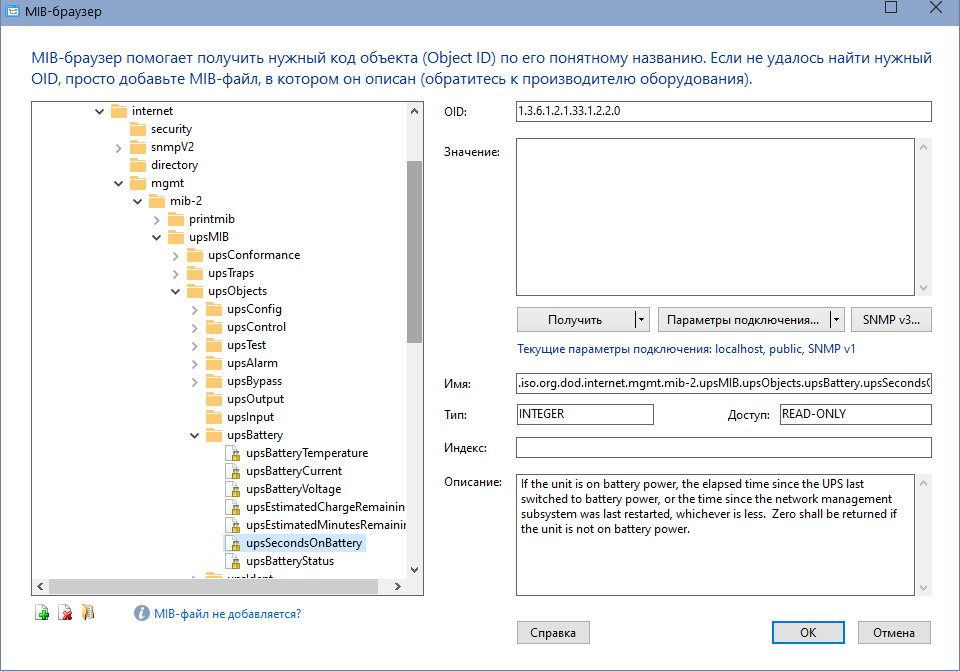

2. При помощи встроенного MIB-браузера можно выбрать нужный OID, чтобы мониторить определенный параметр устройства. Например для мониторинга ИБП это могут быть переменные:
- 1.3.6.1.2.1.33.1.2.2.0 — Время работы ИБП от батарей, в секундах (ноль означает, что ИБП питается от сети)
- 1.3.6.1.2.1.33.1.2.3.0 — Время до истощения заряда батарей при отключенном электропитании, в минутах
- 1.3.6.1.2.1.33.1.2.4.0 — Оставшийся заряд батарей, в процентах
- 1.3.6.1.2.1.33.1.2.5.0 — Текущее напряжение батареи, в десятых долях Вольт
- 1.3.6.1.2.1.33.1.2.6.0 — Текущий ток батареи, в десятых долях Ампер
- 1.3.6.1.2.1.33.1.2.7.0 — Температура ИБП, в Цельсиях
Если для вашего устройства не подходит стандартный MIB-файл, то скачайте с сайта производителя оборудования свой и добавьте его в базу в MIB-браузере программы.
3. Задайте условие для срабатывания сигнализации: если оставшийся заряд батарей станет меньше 10-15%, к примеру.

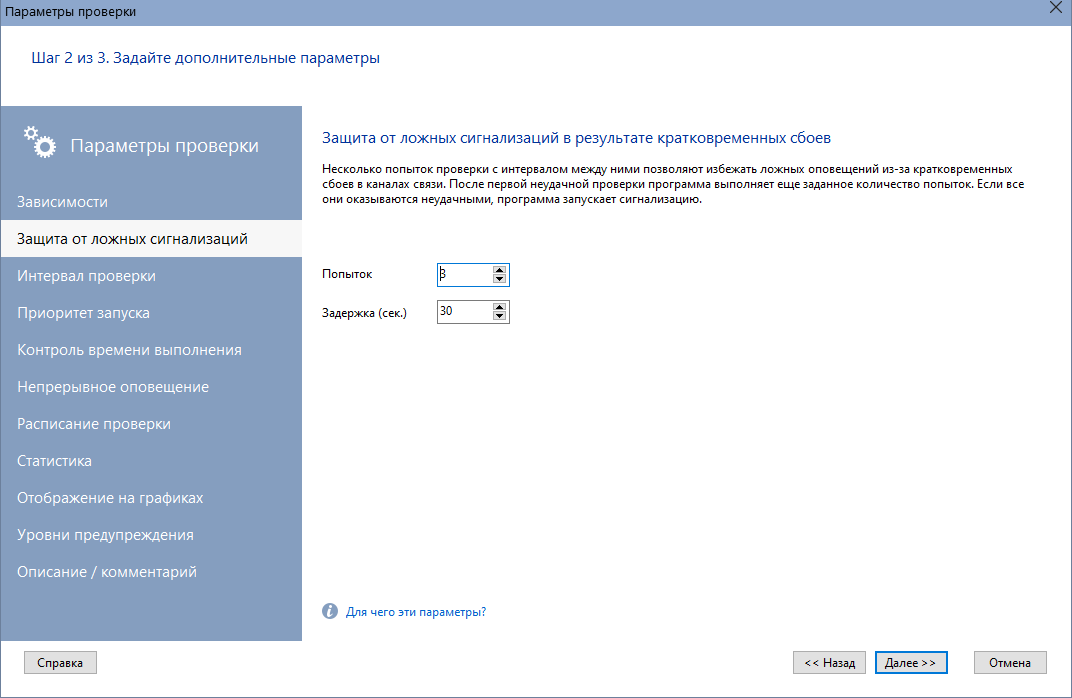

4. Задайте количество попыток проверки и зависимости, чтобы защититься от ложных срабатываний сигнализации при кратковременных сбоях в сети на соответствующих вкладках окна настроек.

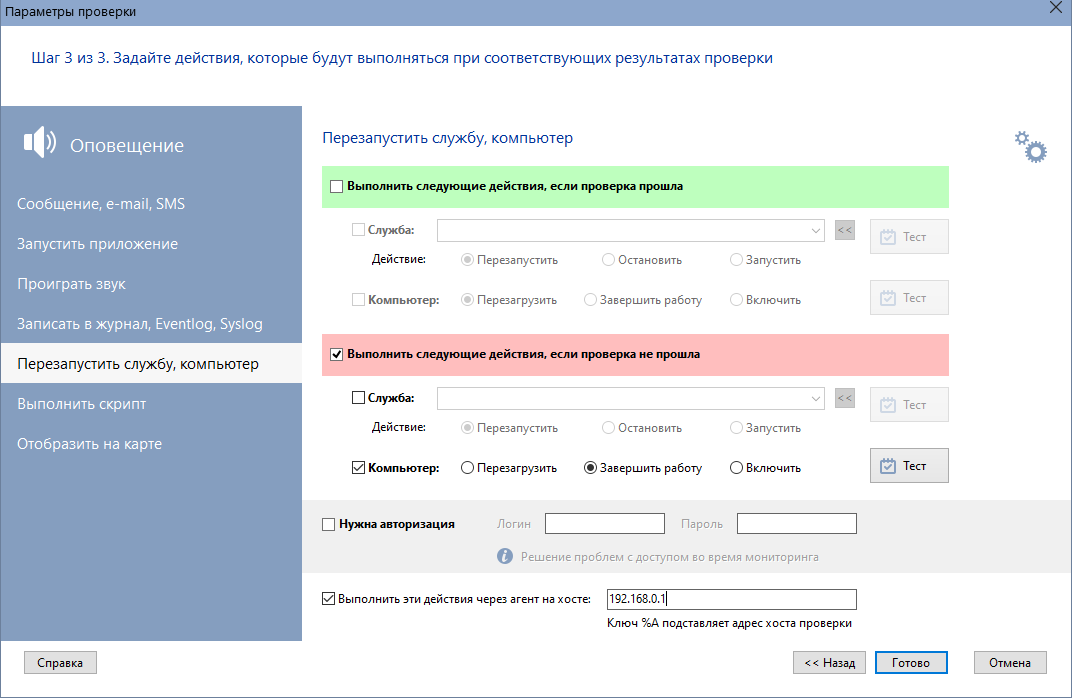

5. Настройте действия, которые выполнятся при этом условии: отправка e-mail, SMS, Telegram или Slack, запись в журнал событий или лог-файл, выдача звуковой сигнализации или завершение работы сервера. Причем, оповещение по SMS может сработать даже при отсутствии Интернета, если подключить к компьютеру с программой мониторинга GSM-модем или сотовый телефон с SIM-картой.
Завершите создание новой проверки, нажав "Готово".
После этого осуществляйте мониторинг и получйте уведомления в автоматическом режиме, в том числе и на мобильные устройства.
Созданная проверка может принимать два основных состояния — "прошла" / "не прошла", и несколько промежуточных (предупреждение). Изменение параметра SNMP можно видеть наглядно на графиках и диаграммах.
В версии программы Pro можно создать значок устройства на графической карте сети и визуально оценивать его состояние, а также добавить виджет (индикатор) прямо на карту сети и выводить значение параметра (цифрами, стрелочным индикатором или рисовать его график) в реальном времени рядом с иконкой устройства.

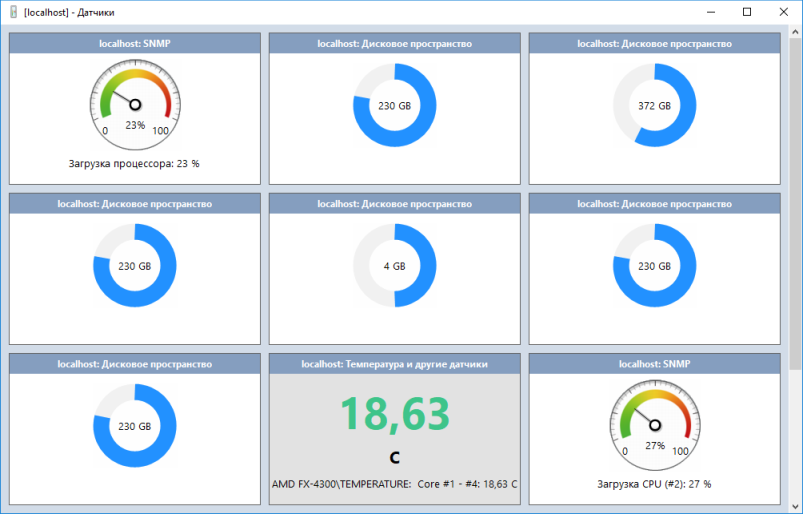

Также можно добавить индикатор и на дашборд (панель индикаторов).
Таким образом программа может осуществлять мониторинг практически любых сетевых устройств с помощью протокола SNMP.
Дополнительную информацию о настройке SNMP, значениях OID, и получении информации из MIB можно прочитать на ресурсах:
http://technet.microsoft.com/ru-ru/library/cc759570(WS.10).aspx
http://technet.microsoft.com/ru-ru/library/cc783571(WS.10).aspx
.1.3.6.1.2.1.25.1.1.0 – время работы хоста (SystemUptime);
.1.3.6.1.2.1.25.3.3.1.2 – загрузка процессора (это начальный OID, конкретно по каждому процессору OID нужно смотреть в самой базе, т.е. для первого процессора OID может быть .1.3.6.1.2.1.25.3.3.1.2.3, для второго - .1.3.6.1.2.1.25.3.3.1.2.4);
.1.3.6.1.2.1.25.1.6.0 – количество запущенных процессов;
.1.3.6.1.2.1.25.2.2.0 – объем оперативной памяти, всего;
.1.3.6.1.2.1.25.2.3.1.6.(1,2,3…) – объем свободного места на дисках 1,2,3 и т.д., в блоках.
Мониторинг устройств при помощи ловушек SNMP trap

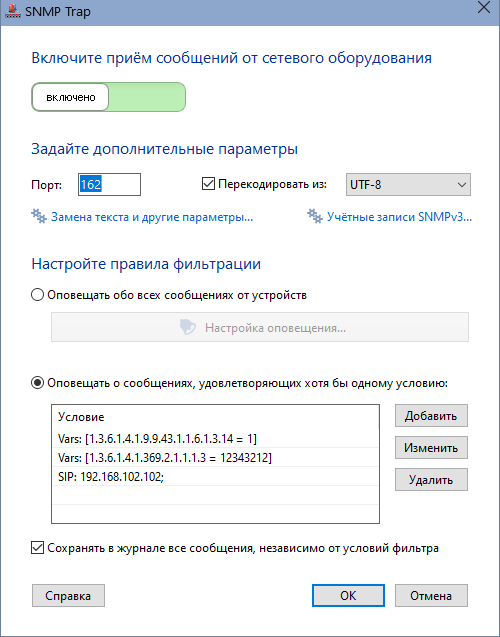

Помимо получения значений переменных по протоколу SNMP, программа позволяет организовать мониторинг посредством приёма ловушек SNMP-trap.
Прочитайте подробнее о настройке приёма SNMP-trap в документации программы, если вас заинтересовал этот способ.
Видео-ролик о мониторинге с помощью SNMP trap
Короткий видео-ролик о мониторинге при помощи SNMP trap с помощью нашей программы:
Программа написана российскими программистами, включена в единый реестр программ Минцифры. Работает под управлением ОС Windows. Утилита может работать под Linux через Wine. Также существует дистрибутив системы мониторинга версии Pro для Astra Linux. Он доступен для скачивания тут.
Скачайте бесплатную 30-дневную версию программы мониторинга по SNMP устройств и серверов прямо сейчас и попробуйте!
