Настройка внешнего вида карты

Для каждой карты можно задать фоновое изображение, в качестве которого может быть план помещения. Это позволит более наглядно сформировать карту сети вашей организации в привязке к объектам инфраструктуры.

Для задания фонового изображения необходимо выполнить действия:

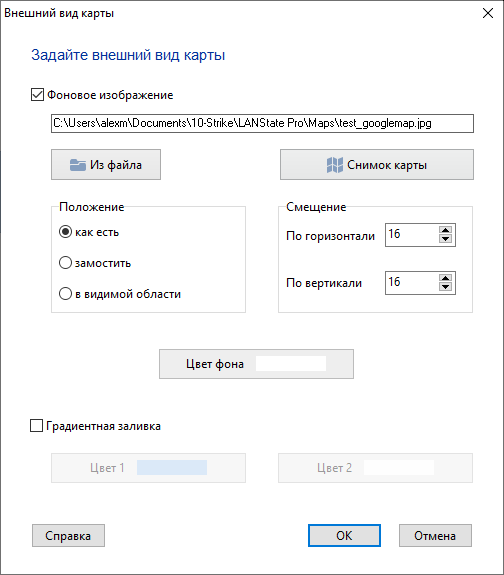

1. Выбрать в главном меню пункт Вид, затем Внешний вид карты ...

2. В диалоге поставить галочку Фоновое изображение, выбрать графический файл изображения, нажав кнопку Из файла.

3. В поле Положение задать способ размещения изображения на карте. Для плана помещения рекомендуется выбрать способ Как есть. Для создания заливки фона карты вашим логотипом подойдет способ Замостить или В видимой области.

4. В поле Смещение задать отступы изображения от верхней и левой границ карты. По умолчанию заданы отступы по горизонтали и вертикали, равные 16 пикселам. Это сделано во избежание наложения изображения на полосы линеек.

5. Для сохранения изменений нужно нажать кнопку ОК и сохранить карту.

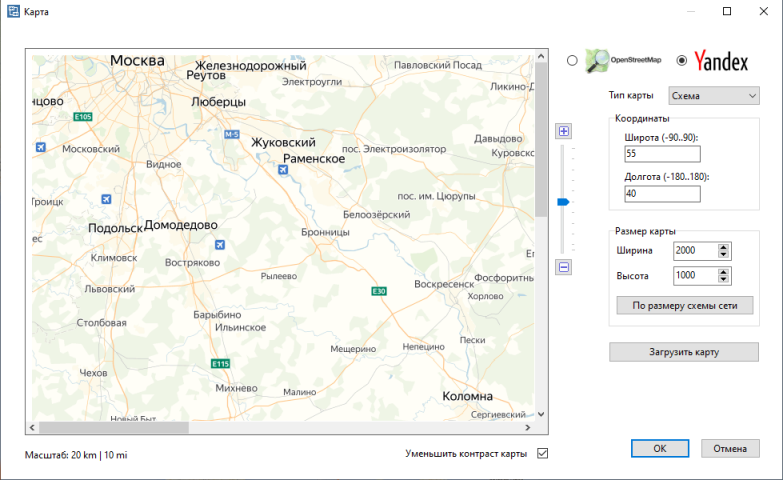

В программе предусмотрена возможность использования снимка карты в качестве подложки. Для импорта изображения карты нужно нажать кнопку Снимок карты. В диалоге Карта выбрать тип карты (схема, спутниковая, совмещенная, физическая), масштаб и размер итогового изображения (подложки).

Масштаб карты может быть задан как элементами управления справа, так и двойными щелчками мыши по карте (левая кнопка приближает, правая - отдаляет). Позиция карты устанавливается путем перемещения по карте указателя мыши с нажатой левой кнопкой. Поля Координаты служат для быстрого перемещения по карте на нужную точку. Можно автоматически подогнать размер карты под границы уже созданной схемы сети. Для этого нужно нажать кнопку По размеру схемы сети. После изменений параметров Координаты и Размер карты необходимо нажать кнопку Загрузить карту для ее обновления. Для сохранения выбранной карты в качестве подложки нажмите кнопку Сохранить карту как фон. После этого программа создаст графический файл и укажет путь в нему в поле Фоновое изображение. Нажмите кнопку ОК в окне Фоновое изображение чтобы применить установки.

Фон карты будет автоматически помещаться в документ Microsoft Visio при экспорте и распечатываться на бумаге.

Вместо изображения можно использовать градиентную заливку фона карты. Просто задайте начальный и конечный цвет градиента.
