Редактор карты в web-интерфейсе, дашборд Netflow, поддержка IPFIX, новые реакции и Firebird 5 в большом обновлении «Мониторинг Сети (Pro)» 8.0

Новости , 0 Comments

Мы планировали выпустить очередное обновление программы для мониторинга систем видеонаблюдения, серверов и сетевого оборудования Мониторинг Сети (Pro) ещё до новогодних праздников. Однако, подумали и решили включить в него побольше новых функций, которые, уверены, вы оцените по достоинству. Одно из них — редактор карты в приложении web-интерфейса! Мы сделали такой же редактор, как и в десктопной консоли. Ну, почти. Конечно, по возможностям он ещё не дотягивает до полноценного, но мы над этим постоянно работаем. Уже сейчас можно добавлять на карту новые области, хосты и соединять их линиями. И, конечно же, перемещать объекты, изменять их размеры и удалять. Ещё мы поработали над движком Netflow, обратив внимание на то, что слабо используем накопленную статистику. Исправились: теперь программа рисует кучу новых графиков и диаграмм по статистике трафика.

Обо всём подробнее читайте далее.

Редактор карты в web-интерфейсе

Новая функция даёт возможность редактировать созданную в десктопном приложении карту сети и создавать новую. Пока доступно:

  • Добавление хоста
  • Добавление ссылки на карту
  • Добавление хостов из дерева мониторинга на карту
  • Добавление линий всех типов
  • Добавление областей всех типов
  • Добавление текста
  • Добавление изображения
  • Добавление индикатора
  • Добавление изображения с камеры видеонаблюдения
  • Изменение размеров линий, областей, значков хостов
  • Удаление объектов
  • Перемещение объектов
  • Перемещение хостов вместе с линиями

В будущих версиях добавим и остальные функции редактора.

Чтобы перейти в режим редактирования карты, нужно войти в web-интерфейс в режиме Администратора или Администратора БД, открыть вкладку Карты, открыть нужную карту и нажать эту кнопку на панели инструментов:

Под ней появится панель с кнопками редактора:

Первые две кнопки выполняют операции undo / redo. Нажмите на третью и выберите в списке инструмент рисования. Последняя кнопка включает режим соединения хостов линиями. Чтобы выйти из него, нужно опять нажать эту же кнопку.

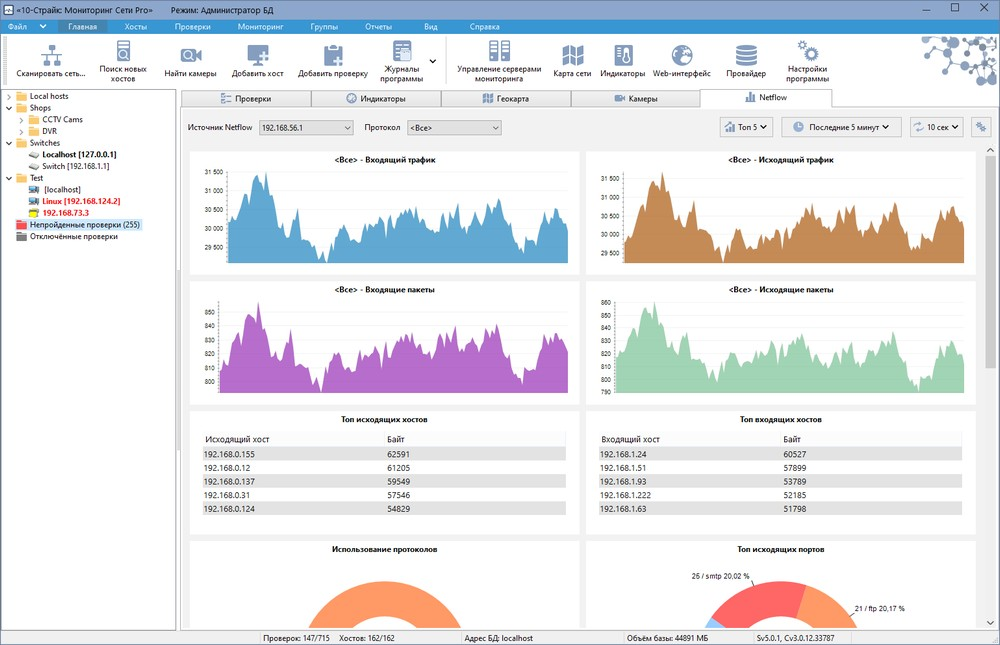

Дашборд Netflow

Встроенный коллектор Netflow 5/9 в программе реализован уже давно и использовался главным образом для работы только одной проверки скорости и объёма трафика. Мы нашли применение накопленной статистике и сделали дашборд с графиками, таблицами и диаграммами, которые наглядно отображают её на экране.

На дашборде представлены отчёты Netflow:

  • Входящий трафик по протоколам
  • Исходящий трафик по протоколам
  • Количество входящих и исходящих пакетов в секунду
  • Топ хостов исходящего трафика
  • Топ хостов входящего трафика
  • Использование протоколов
  • Топ исходящих портов
  • Топ входящих портов
  • Топ исходящих AS
  • Топ входящих AS

Дашборд позволяет переключаться между источниками данных Netflow, изменять интервал обновления отчётов, глубину статистики и количество пунктов в рейтингах.

Коллектор становится активным автоматически и начинает принимать, записывать данные после создания хотя бы одной проверки Сетевой трафик (NetFlow v5/9). Если такая проверка не была создана или все они были выключены, то коллектор останавливается (при перезапуске службы мониторинга). Для включения коллектора без создания проверки Сетевой трафик (NetFlow v5/9) просто включите галочку Коллектор активен постоянно в настройках программы, в разделе Netflow.

Кстати, мы добавили поддержку протокола Netflow 10, который больше известен как IPFIX.

Перешли на новый СУБД Firebird 5

Прекрасная СУБД Firebird не стоит на месте и развивается. Мы же не отстаём и держим руку на пульсе. Теперь в дистрибутиве 2 СУБД: Firebird 3 и Firebird 5. Старая версия устанавливается при разворачивании дистрибутива поверх уже установленного ПО мониторинга предыдущих версий. Firebird 5 же ставится по умолчанию на «чистую» машину.

Перевод старых установок на Firebird 5 возможен только в ручном режиме.

Причины, по которым следует перейти на Firebird 5:

  • В Firebird 5 реализовано параллельное выполнение для распространённых задач: backup, restore, sweep, создание и перестроение индекса.
  • В Firebird 5 доступно хранение даты и времени с часовым поясом.

Об остальных изменениях в ПО СУБД Firebird можно прочитать в Release Notes на сайте продукта.

Добавлены bash-скрипты через SSH на реакцию

Наша программа уже давно умеет выполнять удалённо скрипты и команды через SSH в проверках. Мы подумали, а почему бы не сделать ещё и такую реакцию на результат проверки? Подумали и сделали. Пользуйтесь.

Включить выполнение bash-скриптов и команд через SSH можно разделе оповещений Выполнить скрипт:

Такую же реакцию можно настроить в мониторинге SNMP trap и Syslog.

Индикаторы параметров в списке проверок

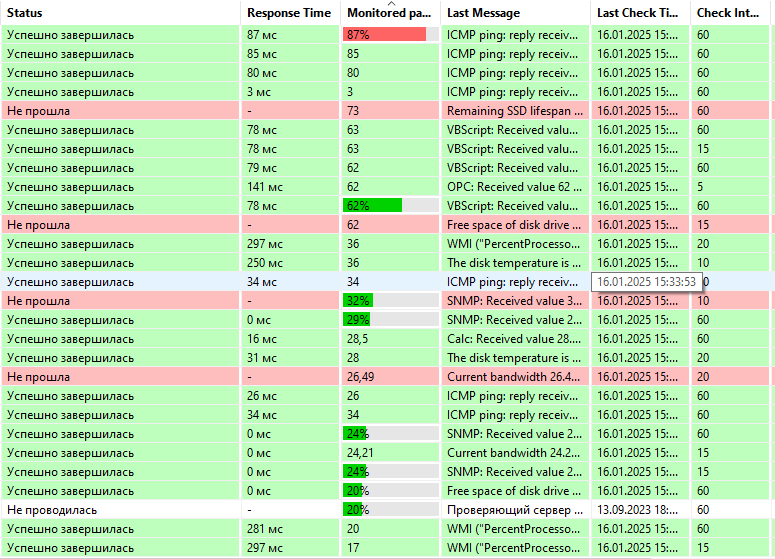

Добавили наглядности и красоты списку проверок. Теперь в поле Параметр мониторинга у проверок с выбранным типом индикатора Стрелочный (Шаг 2 параметров проверки, раздел Отображение на графиках) отображаются такие штуки:

Можно сразу увидеть, где процессор работает на пределе возможностей, а памяти совсем не осталось.

Наглядно же? И красиво?

Серая папка

У нас есть красная папка Непройденные проверки, а теперь появилась и серая Отключённые проверки. В ней собраны все выключенные проверки. Удобно выполнять с ними действия, не листая весь список.

Журнал для каждого хоста

В разделе Журнал теперь отображаются записи журнала сигнализаций для этого хоста. Это может быть удобнее, чем фильтровать нужные записи в общем журнале.

Все изменения версии 8.0 списком:

  • Pro: Web: Теперь редактировать карту сети можно и в web-интерфейсе!
  • Pro: Программа переведена на работу с Firebird 5. Для перевода существующей базы на новую СУБД необходимо выполнить миграцию (см. Справку).
  • Pro: Добавлено отображение статистики Netflow в виде графиков и диаграмм.
  • Pro: Добавлена поддержка протокола Netflow 10 (IPFIX).
  • Добавлен новый тип реакции на изменение состояния проверки: «Выполнить SSH-скрипт».
  • Добавлен новый тип реакции на получение сообщения SNMP trap и Syslog: «Выполнить SSH-скрипт».
  • Параметры мониторинга, измеряемые в процентах, теперь в списке проверок отображаются индикаторами.
  • Pro: В проверке «Метрики Linux» добавлен новый параметр «Свободное место на диске».
  • В проверке «Журнал событий Windows» добавлено новое правило поиска «Любые строки, кроме», позволяющее отфильтровать ненужные записи.
  • В проверке «Количество файлов в папке» добавлено новое правило «Не изменилось».
  • Pro: Web: При клике на значок хоста, у которого есть проверка RTSP, во всплывающей подсказке выводится картинка с камеры.
  • Pro: В свойствах хоста добавлен новый раздел «Журнал сигнализаций», где отображаются события только по этому хосту.
  • Добавлена новая «серая» папка, которая по аналогии с «красной» отображает только выключенные проверки.
  • В «красной» папке добавлено отображение количества непройденных проверок.
  • Pro: Добавлен параметр «Не получать статус карты» у ссылок на карты, который позволяет не учитывать их статус.
  • Pro: Добавлен поиск «потерянных» хостов и проверок, которые не привязаны к папкам.
  • Добавлена возможность выбора сервера карт для виджета «Геокарта».
  • Добавлен новый ключ %H, который подставляет тип хоста в оповещение об изменении состояния проверки.
  • Pro: В модуле «Удалённая установка агента» добавлено отображение версии установленного на хосте агента.
  • Pro: В строке статуса главного окна добавлено отображение версии сервера БД и клиента.
  • Pro: Программа теперь сообщает о нехватке места на диске, где хранится база данных.
  • Доработан поиск хостов в дереве мониторинга и журналах по IP-адресу.
  • Pro: Web: Исправлено некорректное отображение подписи хоста, если в ней есть ключ подстановки параметра проверки.
  • Pro: Web: Исправлено отображение всплывающей подсказки у значка хоста, если он находится у края карты.

Скачивайте новую версию и обновляйтесь!
